Pengertian Dan Macam Konektor

APA ITU KONEKTOR ??

Yang dimaksud dengan Konektor (Connector) dalam Teknik Elektronika adalah suatu komponen Elektro-Mekanikal yang berfungsi untuk menghubungkan satu rangkaian elektronika ke rangkaian elektronika lainnya ataupun untuk menghubungkan suatu perangkat dengan perangkat lainnya. Pada umumnya, Konektor terdiri Konektor Plug (male) dan Konektor Socket (female).

Saat ini, terdapat banyak sekali jenis-jenis konektor dengan nama yang berbeda-beda dan untuk keperluan yang berbeda-beda juga. Selain konektor standar yang sering kita temui seperti konektor USB, Konektor BNC dan Konektor Koaksial, terdapat juga konektor yang dirancang khusus untuk dipasangkan di PCB untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya. Konektor ini sering disebut dengan Konektor PCB (PCB Connector). Terdapat banyak Bentuk dan jumlah Pin (kaki) Konektor PCB tergantung pada keperluan rangkaian PCB yang bersangkutan.

SETELAH TAU APA ITU KONEKTOR, APA SAJA JENIS KONEKTOR ??

1. Konektor BNC

BNC (bayonet Neill-Concelman) Konektor yang sangat umum adalah jenis RF Konektor digunakan untuk terminating coaxial cable.

Penggunaan Konektor BNC yang digunakan untuk koneksi sinyal RF, untuk analog dan Serial Digital Interface sinyal video, antena sambungan radio amatir, elektronik penerbangan (avionics) dan berbagai jenis peralatan elektronik ujian.

Konektor BNC adalah alternatif dari Konektor RCA komposit bila digunakan untuk video pada perangkat video komersial, walaupun banyak konsumen elektronik dengan perangkat RCA jacks dapat digunakan dengan BNC hanya peralatan komersial video melalui adaptor sederhana. Konektor BNC yang umum digunakan pada 10base2 tipis jaringan Ethernet, baik pada kabel interconnections dan kartu jaringan, meskipun ada sebagian besar telah diganti dengan yang baru, kabel perangkat Ethernet tidak menggunakan coaxial cable. Beberapa jaringan ARCNET menggunakan BNC-terminated coax.

Fungsi :

Kegunaan
Konektor BNC digunakan untuk koneksi sinyal seperti:
• analog dan digital interface serial sinyal video
• amatir radio antena
• penerbangan elektronik ( avionik )
• peralatan uji .

2. Konektor RJ

RJ adalah standar fisik jaringan – baik konstruksi dan wiring jack pola untuk menghubungkan telekomunikasi data. Perangkat pendukung jaringan komputer ini berfungsi untuk menghubungkan, kabel UTP kedalam komputer melalui port RJ yang dihubungkan dalam NIC. Tipe kabel konektor RJ banyak tipenya, namun untuk yang standar dipake di daerah Amerika adalah tipe RJ11, RJ14, RJ45. Setiap konektor harus disesuaikan dengan tipe NIC dan tipe kabelnya.

Macam Konektor Pada Coaxial

Konektor yang digunakan bersama kabel coaxial adalah konektor Bayonet Neil Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor BNC, termasuk konektor T, konektor barrel, dan terminator. Konektor pada kabel merupakan titik terlemah di jaringan.

1. BNC RG59

Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

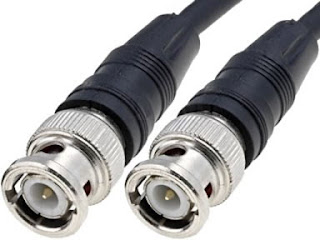

2. BNC to BNC

Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

3. BNC - RCA

Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.
